Ryzen 7 9800X3D Per-Core CO Tuning
写在前面
这篇文章有两个目的。
第一,它是一篇关于 Ryzen 7 9800X3D 分核负压的技术分享。第二,它也是一份给自己留档的操作记录:即使原始参考资料以后不可访问,也能根据本文复刻完整流程。
本文记录的方法不是逐核摸极限 CO,也不是传统意义上的全核统一负压。它的核心思路是:
先把 8 个核心出厂默认并不一致的 VF 曲线,在金核默认状态附近并齐;再在并齐后的基础上,对 8 个核心同步下移。
因此,本文中的 CO 数值需要分成两类理解:
- 并齐值:让各核心在目标全核频率下接近金核默认电压的 CO。
- 目标值:在并齐值基础上整体继续负压后的日用目标 CO。
并齐值不是每个核心的极限负压值,目标值也不能直接照抄到其它 CPU 上。本文重在记录流程、观测口径和回退方法。
样例环境
以下为本次记录采用的样例环境和设置。自己的机器应以实际 BIOS、主板和传感器读数为准。
| 项目 | 样例设置 |
|---|---|
| CPU | Ryzen 7 9800X3D |
| SMT | 关闭 |
| PBO Limits | Motherboard |
| Scalar | 8x |
| Boost Clock Override | +200MHz |
| CO 调整工具 | Ryzen SMU 工具 / Ryzen Master 类界面 |
| 监控工具 | HWiNFO64 |
| 负载工具 | AIDA64 System Stability Test |
| AIDA64 负载项 | 仅勾选 Stress system memory |
| AIDA64 Memory allocation | 5% |
| AIDA64 CPU mask | Automatic |
另有两个前置注意点:
- 华硕主板可进入
Advanced -> AMD Overclocking -> Precision Boost Overdrive设置 PBO,并且不建议安装奥创。 - 如果基频显示为 99.8MHz 而不是 100MHz,可关闭
Spread Spectrum。
原理简述
Curve Optimizer 不是直接设置固定电压,而是对 CPU 内部的电压-频率曲线进行偏移。设置负 CO 后,处理器会在相同频率下请求更低电压,或在相近电压下尝试维持更高频率。
问题在于,同一颗 CPU 内部不同核心的默认 VF 曲线并不一致。金核、银核和普通核心的出厂曲线存在差异。传统全核负压直接给所有核心套同一个负值,默认所有核心都有相同下探空间,这在实际中并不成立。
很多 CO 不稳定也不是在满载时暴露,而是在轻负载、待机、睡眠唤醒、浏览器切换、后台任务触发等低电压状态下出现。因此,这个方法不直接追求每个核心的最低 CO,而是先处理核心之间的默认曲线差异。
操作总览
完整流程如下:
- 记录核心性能顺序。
- 设置 PBO 前置参数。
- 构造低温全核负载。
- 以金核默认状态建立电压锚点。
- 按核心顺序逐个并齐 VF 曲线。
- 在并齐值基础上整体下移到目标电压。
- 做稳定性验证。
- 根据稳定性结果整组回退或继续下探。
1. 记录核心性能顺序
先确认 8 个核心的性能顺序,也就是系统调度优先级。这个顺序用于决定后续逐核并齐的操作顺序。
本次样例记录的核心顺序为:
| Core | 样例排序 |
|---|---|
| Core 0 | #1 |
| Core 1 | #6 |
| Core 2 | #2 |
| Core 3 | #4 |
| Core 4 | 金核 |
| Core 5 | #3 |
| Core 6 | #5 |
| Core 7 | #7 |
因此本次样例的操作顺序大致是:
Core 4 -> Core 0 -> Core 2 -> Core 5 -> Core 3 -> Core 6 -> Core 1 -> Core 7
实际操作时不要照抄这个顺序,要以自己 CPU 的核心排序为准。
2. 设置 PBO 前置参数
本次样例使用的 PBO 前置参数为:
PBO Limits: Motherboard
Scalar: 8x
Boost Clock Override: +200MHz
这组设置用于让 9800X3D 在 PBO 状态下进入目标调校区间。不同主板 BIOS 的路径和命名可能不同,但核心参数应保持口径一致。
建议先保存一份 BIOS 默认配置或当前稳定配置,便于后续回退。
3. 构造低温全核负载
曲线并齐阶段需要的是一个低温、稳定、全核心参与的观测环境,而不是高热量压力测试。
负载构造使用 AIDA64 System Stability Test:
- 只勾选
Stress system memory - 不勾选
Stress CPU - 不勾选
Stress FPU - 不勾选
Stress cache - 不勾选
Stress local disks - 不勾选
Stress GPU(s)
AIDA64 偏好设置中:
Memory allocation: 5%
CPU mask: Automatic
开始测试后,AIDA64 的 CPU Usage 图会拉到 100%。这说明它可以触发全核负载;但因为没有勾选 CPU/FPU/cache 项,温度不会像传统 CPU 烤机那样快速升高。
这一步的目的不是验证稳定性,而是排除温度墙、功耗墙、高热降频对电压观察的干扰。
4. 建立金核默认电压锚点
先让金核保持默认 CO,也就是 0。
本次样例中,先将其它 7 个核心设置为较大的负 CO,其中多处为 -40。这里的关键不是必须使用 -40,而是让其它核心曲线先明显下移,使金核默认状态成为全核负载下的参考点。
然后开启 AIDA64 单烤内存,让 CPU Usage 保持 100%,同时通过 HWiNFO 观察:
- 全核有效频率是否稳定在约 5425MHz
- 目标电压读数是否稳定
- 温度是否处于低温区间
本次样例中,金核默认状态下记录的电压锚点为:
V_anchor = 1.225V
这里必须固定电压观察口径。不要一会儿看 Core VID,一会儿看主板 Vcore,一会儿看 SVI/VDD 类读数。实际操作时,应在自己的记录中单独写明采用哪一个 HWiNFO 传感器项。
5. 逐核心并齐 VF 曲线
建立 1.225V 锚点后,按照核心性能顺序逐个处理其它核心。
每轮操作的逻辑是:
- 保持 AIDA64 单烤内存运行。
- 保持 CPU Usage 100%。
- 选择一个目标核心。
- 调整该核心 CO。
- 等待读数稳定。
- 观察 HWiNFO 中固定电压项。
- 当电压接近
V_anchor时,记录该核心 CO。 - 继续处理下一个核心。
这一阶段得到的是“并齐值”。它表示该核心在目标全核频率下,已经大致并到金核默认电压附近。
本次样例中,1.225V 锚点下得到的并齐值如下:
| Core | 样例 1.225V 并齐值 |
|---|---|
| Core 0 | -2 |
| Core 1 | -9 |
| Core 2 | -6 |
| Core 3 | -8 |
| Core 4 | 0 |
| Core 5 | -7 |
| Core 6 | -9 |
| Core 7 | -13 |
这组数值不是极限 CO,也不是通用参数。它只是本次样例中,把 8 个核心并齐到约 1.225V 锚点时的结果。
6. 整体下移到目标电压
完成并齐后,再将 8 个核心同步下移。
本次样例中,从 1.225V 目标切换到 1.2V 目标时,做法是将 8 个核心的并齐值统一再降低 6:
| Core | 1.225V 并齐值 | 1.2V 目标值 |
|---|---|---|
| Core 0 | -2 | -8 |
| Core 1 | -9 | -15 |
| Core 2 | -6 | -12 |
| Core 3 | -8 | -14 |
| Core 4 | 0 | -6 |
| Core 5 | -7 | -13 |
| Core 6 | -9 | -15 |
| Core 7 | -13 | -19 |
可以看到,第二列并不是重新逐核摸出来的极限,而是在并齐值基础上整组同步下移得到。
这就是本文方法与传统全核负压的主要区别:
- 传统全核负压:直接给所有核心同一个负值。
- 本文方法:先按核心差异做并齐,再整体同步下移。
7. 写入我的实际参数

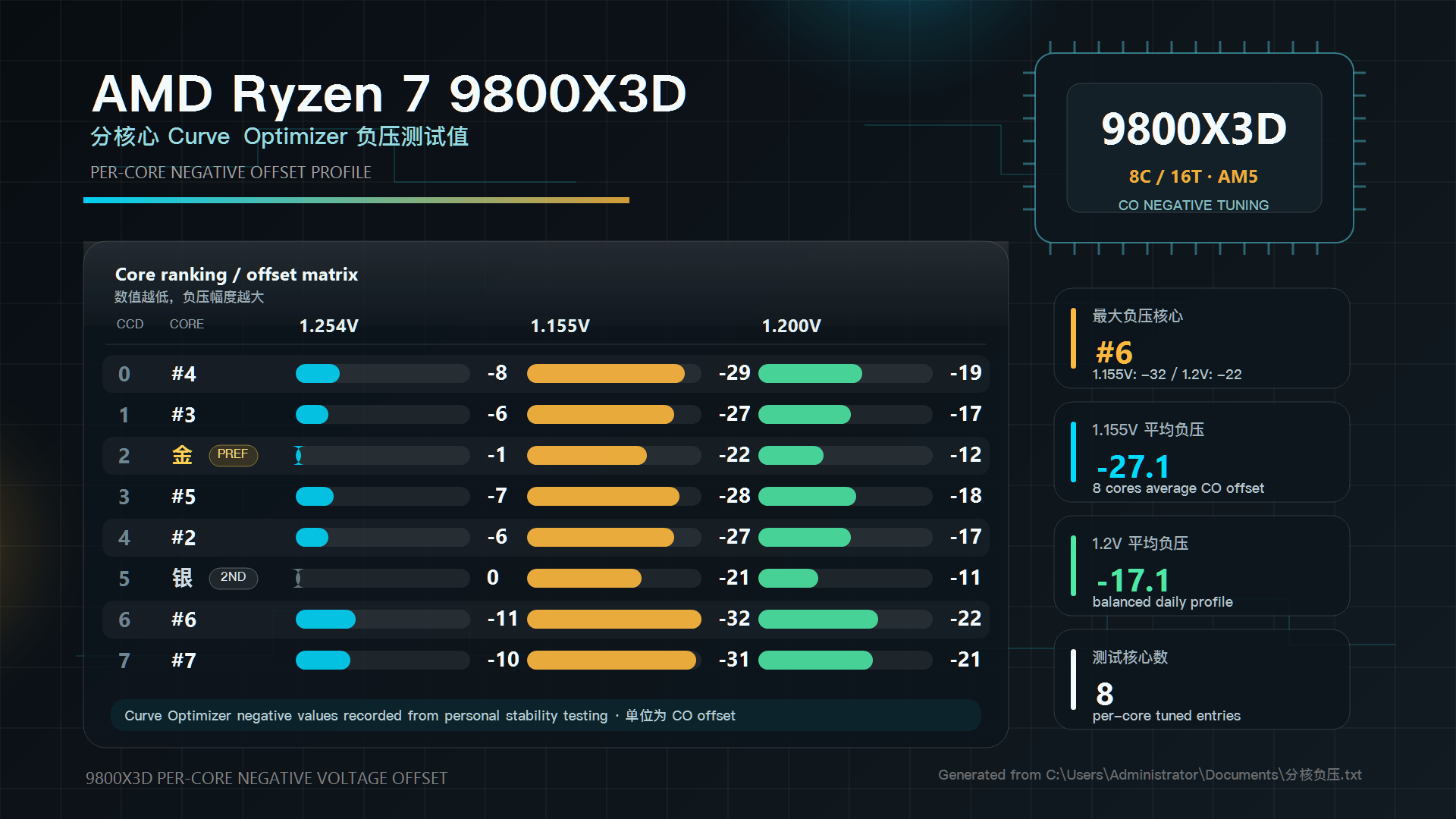

这里放我的实际分核 CO 截图:

图中的数值为本机按上述方法得到的日用参数,不代表每个核心的极限 CO。
8. 稳定性验证
AIDA64 单烤内存只用于构造低温全核观测环境,不等于稳定性测试通过。
稳定性测试不要只测一种,种类越多越好,覆盖的温度和频率范围越广越好。
建议至少覆盖:
- Cinebench R23 多轮全核测试
- y-cruncher VT3
- 常用游戏负载
- 浏览器、视频播放、解压缩等轻中负载
- 待机与睡眠唤醒
- 长时间桌面轻负载
需要注意:跑 VT3 时降频并不一定代表设置错误。高压力负载下触发功耗、温度或保护策略是正常现象。需要关注的是是否报错、黑屏、重启、WHEA、应用崩溃。
CO 不稳定常见于轻负载,所以不要只看 R23 或单一烤机结果。
9. 后续微调规则
后续调整规则如下:
后续出现任何不稳定:8 个数值每次同时 +2
如果稳定且想继续降温:8 个数值每次同时 -2
这里的 +2 是减少负压幅度,-2 是增加负压幅度。
例如本次样例的 1.2V 目标值为:
[-8, -15, -12, -14, -6, -13, -15, -19]
如果出现不稳定,下一轮可整组回退为:
[-6, -13, -10, -12, -4, -11, -13, -17]
如果长时间稳定,并且希望继续降低温度,则可整组下探为:
[-10, -17, -14, -16, -8, -15, -17, -21]
但每次调整后都需要重新验证稳定性。
总结
这套方法的重点不是榨干每个核心的极限 CO,而是先处理 8 个核心之间默认 VF 曲线不一致的问题。
完整逻辑是:
确认核心顺序
-> 设置 PBO 前置参数
-> 构造低温全核负载
-> 记录金核默认电压锚点
-> 逐核心并齐到锚点
-> 整组同步下移到目标电压
-> 多负载验证稳定性
-> 根据结果整组 +2 或 -2 微调
它相对于传统全核负压,多了“曲线并齐”这个步骤。也正是这个步骤,使后续同步负压更接近在同一起点上整体下移,而不是把默认曲线差异很大的核心直接一刀切压低。
最终参数必须以自己的 CPU、主板、散热、BIOS、内存和日常负载为准。样例数值只用于解释流程,不应作为通用答案照抄。
